手写数字识别器的设计与实现

问题分析

手写数字的识别本质上是一个经典的图像样本分类问题。对于这类问题，统计学上已经有许多经典的解决方法，如支持向量机、kNN聚类、人工神经网络等等。本文选择使用Matlab实现一个简单的基于矩阵运算的神经网络，并将其用于手写数字的识别。通过增大输入层神经元的数量，我们可以不抽取图像的特征参数，而是直接将图像本身输入网络的输入层来进行训练，从而减轻了工作量。为了训练该网络，我们选用著名的MNIST数据集，其中包含60000个训练样本，以及10000个测试样本。

当神经网络训练完成以后，我们可以将其用于识别实际图片中的手写数字。为此，我们需要一种有效的算法，来将图片中手写数字的部分分离出来，经过适当的预处理后转换为神经网络所支持的样式，然后再进行识别。因此，本文提出了一种基于连通分量思想的有效算法，来实现笔迹的分离操作。

该识别器的所有编程实现均基于Matlab，点击此处访问Github上的对应repo，可以获取所有源代码（不包含训练数据与训练结果）。

神经网络

拓扑结构

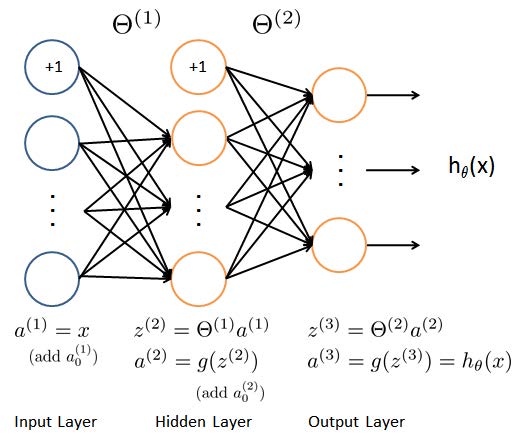

为了简化问题，同时也是考虑到手写数字训练样本的分辨率并不高(28x28)，因此本文忽略了图像特征向量的提取，而是直接将图像本身作为向量输入网络。网络的拓扑结构大体如下图所示：

其中，输入层包含784个单元，即为输入数字图像的像素个数；中间层包含50个单元，这是根据经验选定的值，应该足以记录手写数字所包含的特征信息；而输出层包含10个单元，分别对应于0~9这10个数字，用来输出某个图像对应于某个数字的概率。

数据与训练

本文使用反向传播算法(Error Back Propagation)来训练神经网络，使用的训练集是MNIST数据集的60000个手写数字样本，测试集是10000个手写数字样本。算法的大体流程是：

1. 将网络输入层与隐含层、隐含层与输出层之间的权重进行随机初始化；
2. 构造代价函数，用于衡量对于所有训练数据，当前网络的分类效果与预期效果的差异，并计算反向传播的梯度；
3. 使用离散优化算法来寻找一个近似的最优解，使得代价函数不断下降，从而不断调整网络节点间的权重；
4. 代价函数收敛到一定程度以后结束迭代，保存节点间权重，此时神经网络训练完成；
5. 使用该网络识别测试集中的手写数字样本，得出识别准确率。

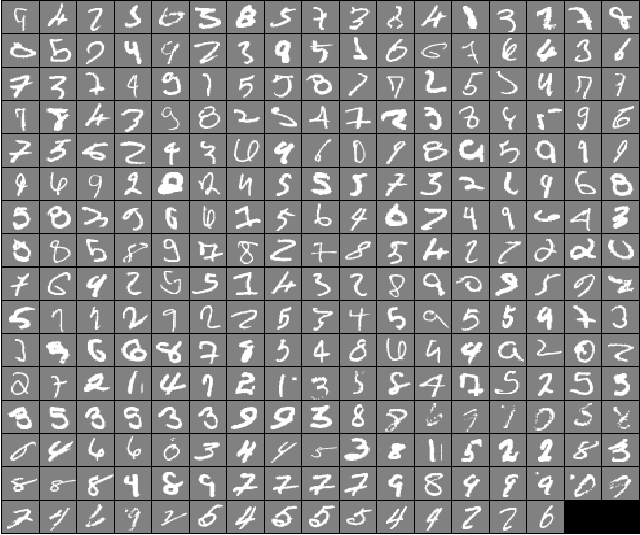

经测试，该网络的识别准确率达到97.30%，与参考文献[3]中所得到的结果大致相当。下面列出被该神经网络识别错误的样本：

可以看出，这些样本自身确实具有一定的不规则性。考虑到本文并没有使用复杂的神经网络工具箱或者机器学习框架，所构建网络的拓扑结构较为简单，抽象与表述能力有限，因此得到这样的效果已经是较为理想的了。

图像预处理

当我们实现一个具有较高分类准确度的神经网络后，下一步的问题就是，如何将其应用到具体的使用场景中。换句话说，对于实际的包含手写数字的照片，我们如何将其中的数字一个个分离出来并加以识别？一种直观的想法是，对于所有像素点，我们在色彩空间中将其聚类，然后提取出与笔迹颜色（黑色）相近的像素点的集合，这些像素对应到图片上就是笔迹。但问题在于，笔迹像素仅仅占据整个图像的很小一部分，聚类算法很难单独将其分为一类，需要对聚类参数进行细致的微调才能获得较好的聚类效果，因此这种方法显然不具有通用性。

背景分离算法

我们考虑黑色笔迹的特点是，其RGB三个颜色分量基本都趋近于零。因此，如果我们将整个图像的三个颜色分量值求和，那么和最小的那些像素点，最有可能对应着笔迹。问题在于，我们如何确定一个阈值，使得低于这个阈值的像素点均为笔迹的像素，而高于这个阈值的像素点对应着图像背景呢？

首先让我们来观察一下整个过程。当我们动态变化这个阈值时，可以生成如下所示的gif动画：

从上图中我们可以看出，在阈值非常低时，整个图像均为黑色；随着阈值的逐渐提升，慢慢有白色像素点开始出现在图像上，然后这些白色像素点开始互相连接形成数字；当阈值大到一定程度以后，白色像素开始连成一整片，并且最后占据了整个图像。

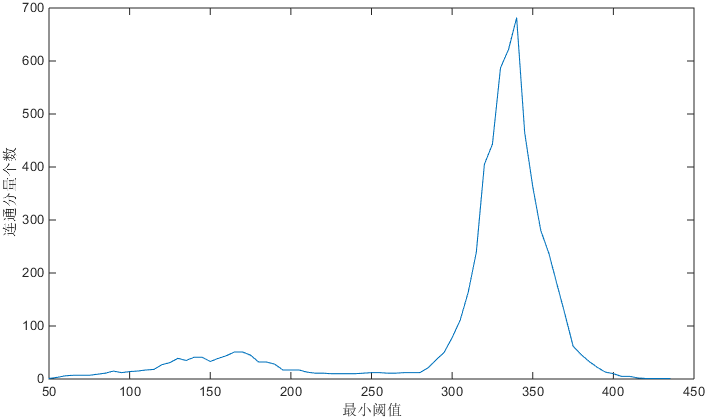

然后，我们再思考一下，在这个变化的过程中，图像中连通分量（8-连通）的数量发生了怎样的变化？当一开始整个图像为黑色时，图中连通分量数量为零；随着星星点点的白色像素的出现，连通分量数量开始增加。当阈值进一步升高时，这些白色像素点又会互相连接在一起形成数字，使得连通分量的数量减少；但随着阈值的继续升高，大量孤立的噪点开始出现，使得连通分量数目急剧增加。最后，所有白色噪点连成一片，连通分量数急剧下降至只有1个，也就是整个白色图像。这个过程大体如下图所示：

最后我们考虑手写数字笔迹的特点：这些笔迹一定是连续的，也就是说，它们在图像上各自对应一个连通分量。因此，我们可以得到这样的结论，对于任何一张手写数字的图像，它一定具有这样的性质：随着阈值的升高，连通分量数一定是先从零开始增加，然后又减小，接下来再次急剧增加，最后急剧减小到1；在连通分量数的两次极大值之间一定存在一个极小值，这个极小值对应的连通分量数就是图中的手写数字个数。

综上所述，我们得到了一种自动化选取阈值的算法：只需要先求出整个动态变化过程中连通分量数随阈值的变化状况，然后取出两个极大值所对应的坐标区间，再在该区间中找到连通分量数最少的位置，该位置所对应的阈值即为我们所需要的值。这个阈值刚好能够使得所有笔迹都显现出来，并且不产生任何噪点，利用它我们可就以完美地将背景分离，并加强笔迹。

该算法的朴素Matlab实现如下：

function [ background ] = backgroundDetach( img )
    % Input: RGB image
    % Output: Enhanced binary image
    num_conn = zeros(1, 154);
    mask = repmat(sum(img, 3), [1,1,3]);
    start = -1;
    finish = -1;
    for i = 0:5:255*3
        im = img;
        im(mask > i) = 255;
        im = im2bw(im, min(i + 1, 255*3) / (255*3));
        im = ~im;
        [L, num] = bwlabel(im);
        idx = i / 5 + 1;
        num_conn(idx) = num;
        if (start == -1 && num > 0); start = idx; end;
        if (start ~= -1 && num == 1 ...
                && size(im, 1)*size(im, 2) == sum(sum(L==1)));
            finish = idx; break;
        end;
    end
    [peaks, location] = findpeaks(num_conn);
    [sorted, index] = sort(peaks, 'descend');
    min_pos = -1;
    min_val = 0;
    for i = location(index(2)):location(index(1))
        if (num_conn(i) <= min_val || min_pos == -1)
             min_pos = i;
             min_val = num_conn(i);
        end
    end;
    threshold = (min_pos - 1) * 5;
    img(mask > threshold) = 255;
    background = im2bw(img, (threshold + 1) / (255*3));
end

复杂度分析

上述实现利用了Matlab所提供的一个方便的求连通分量的函数，但其运行效率较低，因为每次改变阈值时都重新计算了整个图像的连通分量。下面我们分析该算法的理论复杂度，并给出一个高效率的实现方法。

首先我们对图像中每一点所对应的RGB颜色分量的值求和，相当于为每一个像素点赋予了一个位于区间[0, 3*255]的整数值。然后我们根据每个像素的值来对其进行分组，这个过程可以用O(MxN)的时空复杂度完成，其中M、N为图像的宽和高。接下来我们将图像置空，然后遍历[0, 3*255]这个区间，对于每一个值，找出其对应的所有像素，并将这些像素添加回图像中，同时确定连通分量数量的变化。这个过程中我们需要建立一个并查集数据结构，来维护连通分量间的关系。

在添加的过程中，我们检查当前像素周围邻域内是否存在已有像素，如果不存在，那么当前像素产生了一个新的连通分量，因此将现有连通分量个数加1，同时为这个像素赋予对应的连通分量标号；如果存在并且所有已有像素均属于同一个连通分量，那么当前像素所属的连通分量就是该连通分量；但如果几个已有像素属于不同的连通分量，那么就需要在并查集中对这些连通分量予以归并，然后再将归并后的连通分量编号赋予当前新像素。

该算法的伪代码示意图如下：

// 记录连通分量数量的变化趋势
all_conn[3*255 + 1] = {0}

for level <- [0, 3*255]
    for pixel_list <- get_pixels_by_level(level)
        for pixel in pixel_list
            if (pixel的8-邻域内存在像像素)
                if (pixel邻域内像素所属连通分量均为同一个，编号为idx)
                    image[pixel.row][pixel.col] = find_father(idx)
                else
                    在并查集中归并所有连通分量，得到编号为idx的分量
                    image[pixel.row][pixel.col] = find_father(idx)
                    num_conn对应减少
            else
                image[pixel.row][pixel.col] = new_conn_index()
    all_conn[level] = count_conn_num()

根据上述分析，显然可以得出结论：该算法的时间、空间复杂度均为O(MxN)。

结果与总结

待识别的手写数字图像如下，是手写后使用手机相机拍摄的，未进行任何预处理：

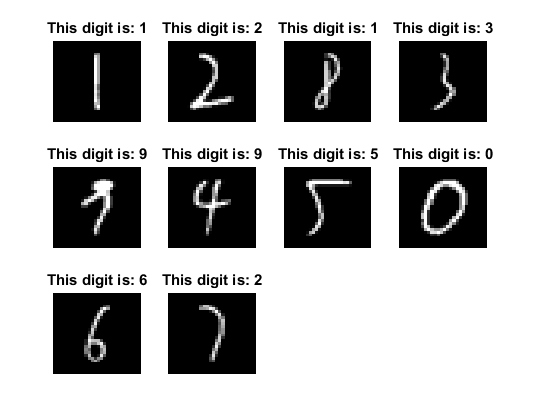

利用上述提取背景的Matlab函数，结合适当的图像切分，我们得到的识别结果如下：

从上图我们可以看出，对于自行构造的手写数字图片，本文所训练的神经网络的识别错误率稍高，10个数字错了3个。这一方面可能是由于图像的缩放使得数字产生了较大的形变，比如其中将“4”识别为“9”；另一方面也可能是因为我们所进行的图像预处理步骤，与MNIST数据集的预处理步骤存在一定差异所导致的。

参考文献

[1] MNIST数据集
[2] Coursera: Machine Learning
[3] Rahim M, Bengio Y, LeCun Y. Discriminative feature and model design for automatic speech recognition[C]//Eurospeech. 1997.
